CubiertasSoluciones en Aislación Térmica Eficiente

Losa viguetas + EPS 20kg/m³ exteriorLosa de viguetas pretensadas y bloques de EPS Poliestireno Expandido

  1. Revoque interior a la cal aplicado; e=25mm
  2. Losa de viguetas y forjados de EPS con 50mm de HºAº; e=170mm
  3. Film de Polietileno de 300 micrones o barrera de Vapor Aluminio (Al); e=0,3mm
  4. Placa de EPS Poliestireno Expandido, densidad de 20kg/m³
  5. Pendiente de Hormigón de cascotes; e=100mm
  6. Carpeta de nivelación (concreto); e=30mm
  7. Aislación hidráulica (membrana asfáltica); e=4mm
  8. Mezcla adhesiva cementicia; e=30mm
  9. Baldosas rojas (Coeficiente de absorción = 0,85); e=8mm

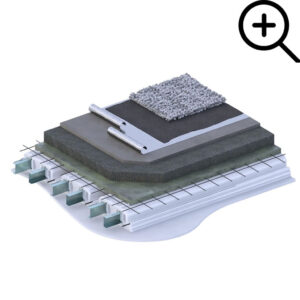

Losa de viguetas con EPS 20kg/m³ exterior (techo invertido)Losa de viguetas pretensadas y bloques de EPS Poliestireno Expandido aislada térmicamente desde el exterior

  1. Revoque interior a la cal aplicado; e=25mm
  2. Losa de viguetas y forjados de EPS con 50mm de HºAº; e=170mm
  3. Pendiente de Hormigón de cascotes; e=100mm
  4. Carpeta de nivelación (concreto); e=30mm
  5. Aislación hidráulica; e=4mm
  6. Placa de EPS Poliestireno Expandido, densidad de 20kg/m³
  7. Geotextil; e=2mm
  8. Canto rodado o losetas tipo terraza seca o deck; e= 80mm

Losa de viguetas pretensadas con EPS y contrapiso ultralivianoLosa de viguetas pretensadas y bloques de EPS Poliestireno expandido con contrapiso de perlitas aditivadas de EPS Poliestireno Expandido

  1. Revoque interior a la cal aplicado; e=25mm
  2. Losa de viguetas y forjados de EPS con 5 cm de H°A°; e=170mm
  3. Film de Polietileno de 300 micrones; e=0,3mm
  4. Pendiente de Hormigón Alivianado con perlas de EPS Poliestireno expandido aditivadas
  5. Carpeta de nivelación (concreto); e=30mm
  6. Aislación hidráulica; e=4mm
  7. Mezcla adhesiva cementicia; e=30mm
  8. Baldosas rojas (Coeficiente de absorción = 0,85); e=8mm

Cubierta de chapa con doble aislación térmica de EPS 10kg/m³Cubierta de chapa con doble capa de aislación térmica de EPS Poliestireno Expandido

  1. Entablonado de pino; e=22mm
  2. Film de Polietileno de 200 micrones o barrera de Vapor Aluminio (Al); e=0,2mm
  3. Placa de EPS Poliestireno Expandido, densidad de 10kg/m³
  4. Chapa de acero galvanizado; e=0,5mm

Losa de viguetas con EPS 20kg/m³ termodrenante y terraza verdeLosa de viguetas pretensadas y bloques de EPS Poliestireno expandido aislada desde el exterior con terminación de terraza tipo “jardín”

  1. Revoque interior a la cal aplicado; e=25mm
  2. Losa de viguetas y forjados de EPS con 5 cm de H°A°; e=170mm
  3. Film de Polietileno de 300 micrones o barrera de Vapor Aluminio (Al); e=0,3mm
  4. Pendiente de Hormigón Alivianado con perlas de EPS Poliestireno Expandido Aditivadas (1)
  5. Carpeta de nivelación (concreto); e=30mm
  6. Aislación hidráulica (membrana asfáltica); e= 4mm
  7. Geomembrana de Polietileno de Alta Densidad 500 micrones anti-raíz; e=0,5mm
  8. Placas Termodrenantes de EPS Poliestireno Expandido densidad de 20kg/m³; e=50mm (2)
  9. Manto permeable de Geotextil 150gr; e=0,15mm
  10. Sustrato Vegetal; e=100mm

Nota:
(1) El espesor considerado para esta solución constructiva es de 50mm. El mismo puede variar en función del requerimiento solicitado.
(2) El espesor comercial de las placas termodrenantes puede variar de 74mm a 83mm con Nopas incluídas. Al efecto del cálculo de transmitancia se considera el espesor base o núcleo de 50mm.

Cubierta de tejas con aislación térmica de EPS 20kg/m³Cubierta de tejas con aislación térmica de EPS Poliestireno Expandido (Techo Ventilado)

  1. Entablonado de pino; e=22mm
  2. Membrana asfáltica; e=4mm
  3. Placas de EPS Poliestireno Expandido, densidad de 20kg/m³
  4. Tejas cerámicas; e=30mm

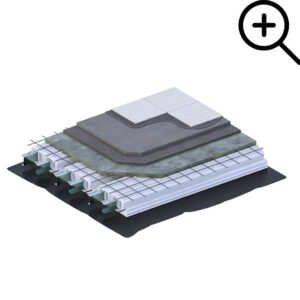

Encofrado perdido de EPS  20kg/m³ para losas nervuradasSistema de encofrado perdido liviano para losas nervuradas con alto desempeño de la aislación Térmica

  1. Revoque interior a la cal aplicado; e=25mm
  2. Sistema de encofrado perdido de EPS Poliestireno Expandido para losas nervuradas con alto desempeño de aislación térmica; e= 190mm
  3. Capa de compresión de Hormigón estructural con malla electrosoldada; e=50mm
  4. Pendiente de Hormigón de cascotes; e=100mm
  5. Carpeta de nivelación (concreto); e=30mm
  6. Aislación hidráulica (membrana asfáltica); e=4mm
  7. Manto permeable de Geotextil de 200gr; e=2mm
  8. Canto rodado; e= 80mm

Cubierta tipo Panel 3D con alma de EPS 15kg/m³Sistema de concreto armado con mallas de acero electrosoldadas y alma de EPS Poliestireno Expandido (Panel 3D)

  1. Revoque interior a la cal aplicado; e=25mm
  2. Hormigón armado con malla electrosoldada; e=30mm
  3. Placa de EPS Poliestireno Expandido, densidad 15kg/m3
  4. Hormigón armado con malla electrosoldada; e=30mm
  5. Pendiente de Hormigón de cascotes; e=70mm
  6. Carpeta de nivelación (concreto); e=30mm
  7. Aislación hidráulica (membrana asfáltica); e=4mm
  8. Manto permeable de Geotextil de 200gr; e=2mm
  9. Losetas tipo terraza seca o deck; e=80mm

Panel sándwich para cubierta con alma de EPS 20kg/m³Panel sándwich para cubierta con alma de EPS Poliestireno Expandido y chapa pre pintada de ambos lados

  1. Chapa de acero galvanizado; e=0,5mm
  2. Placa de EPS Poliestireno Expandido, densidad de 20kg/m³
  3. Chapa de acero galvanizado; e=0,5mm

MurosSoluciones en Aislación Térmica Eficiente

Muro doble de ladrillo con barrera de vapor y EPS 15kg/m³Muro doble de ladrillo con barrera de vapor y placa de EPS Poliestireno Expandido

  1. Revoque Fino Interior; e=5mm
  2. Revoque Grueso Interior; e=20mm
  3. Ladrillo macizo “común”; e=120mm
  4. Azotado Hidrófugo; e=5mm
  5. Film de Polietileno de 150 micrones; e=0,15mm
  6. Placa de Poliestireno Expandido EPS de densidad de 15kg/m³
  7. Ladrillo Exterior macizo “Visto”; e=120mm

Ladrillo cerámico hueco portante + común + EPS 15kg/m³Muro de ladrillo cerámico hueco y común con aislación térmica de EPS Poliestireno Expandido

  1. Revoque Fino Interior; e=5mm
  2. Revoque Grueso Interior; e=15mm
  3. Ladrillo Cerámico Portante; e=120mm
  4. Azotado Hidrófugo; e=5mm
  5. Film de Polietileno de 150 micrones; e= 0,15mm
  6. Placa de EPS Poliestireno Expandido, densidad de 15kg/m³
  7. Ladrillo Exterior macizo “Visto”; e=120mm

Muro cerámico estructural con EPS 20kg/m³ exterior (EIFS)Muro de ladrillo cerámico hueco con aislación térmica de EPS Poliestireno Expandido al exterior y revestimiento para frentes reforzado, “Sistema tipo EIFS”

  1. Revoque Fino Interior; e=5mm
  2. Revoque Grueso Interior; e=15mm
  3. Ladrillo cerámico portante; e=180mm
  4. Azotado Hidrófugo; e=5mm
  5. Revoque Grueso; e=15mm
  6. Base Coat; e=5mm
  7. Placa de EPS Poliestireno Expandido, densidad de 20kg/m³
  8. Base Coat con malla de vidrio de refuerzo y finish; e=7mm

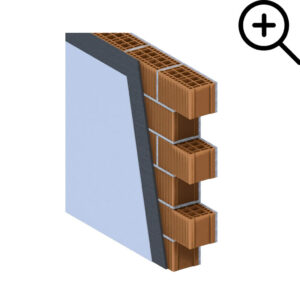

Muro cerámico portante con revoque termoaislante EPSMuro de Ladrillos Cerámico Portante con Revoque Termoaislante de microperlas aditivadas de EPS Poliestireno Expandido

  1. Enlucido de yeso; e=5mm
  2. Revoque Grueso Interior; e=15mm
  3. Ladrillo cerámico portante; e=180mm
  4. Revoque termoaislante de microperlas aditivadas de EPS Poliestireno Expandido (1)
  5. Revoque monocapa de terminación; e=15mm

Nota:
(1) Espesor máximo 6 cm. Coeficiente de conductividad térmica λ. 0,076 W/mK.

Cerámico hueco + EPS 15kg/m³ en cámara + ladrillo vistoDoble muro de ladrillo cerámico hueco y a la vista con cámara de aire aislada térmicamente con EPS Poliestireno Expandido y estructura de hormigón armado

  1. Revoque Fino Interior; e=5mm
  2. Revoque Grueso Interior; e=15mm
  3. Ladrillo cerámico hueco; e=80mm
  4. Azotado Hidrófugo; e=5mm
  5. Film de Polietileno de 150 micrones; e=0,15mm
  6. Placa de EPS Poliestireno Expandido, densidad de 15kg/m³
  7. Ladrillo Exterior macizo “Visto”; e=120mm

Muro cerámico no portante con EPS 20kg/m³ exterior (EIFS)Muro de ladrillo cerámico hueco, estructura de Hormigón Armado independiente y aislación térmica de EPS Poliestireno Expandido al exterior con revestimiento para frentes reforzado, “Sistema Tipo EIFS”

  1. Revoque Fino Interior; e=5mm
  2. Revoque Grueso Interior; e=15mm
  3. Ladrillo cerámico; e=180mm
  4. Azotado Hidrófugo; e=5mm
  5. Revoque Grueso; e=15mm
  6. Base Coat; e=5mm
  7. Placa de EPS Polietileno Expandido, densidad de 20kg/m³
  8. Base Coat con malla de vidrio de refuerzo y finish; e=7mm

Muro de hormigón con aislamiento EPS 20kg/m³ interiorMuro de hormigón aislado térmicamente con EPS Poliestireno Expandido desde el interior, terminado con placa de yeso

  1. Placa de yeso; e=12,5mm
  2. Cámara de aire “Drywall”; e=35mm
  3. Film de Polietileno de 200 micrones; e=0,2mm
  4. Placa de EPS Poliestireno Expandido, densidad de 20kg/m³
  5. Revoque Impermeable; e=15mm
  6. Tabique de Hormigón Armado; e=120mm

Steel framing con EPS 20kg/m³ interior y exterior (EIFS)Muro de construcción en seco tipo “Steel framing” con aislación térmica interior y exterior con un revestimiento para frente reforzado

  1. Placa de yeso; e=12,5mm
  2. Film de Polietileno de 200 micrones; e=0,2mm
  3. Placa núcleo de EPS Poliestireno Expandido, densidad de 20kg/m3; e=71mm
  4. Tablero de OSB (Oriented Strand Board); e=15mm
  5. Membrana hidrófuga respirante
  6. Placa de EPS Poliestireno Expandido, densidad de 20kg/m³
  7. Base Coat con malla de vidrio de refuerzo y finish; e=15mm

Muro en steel framing con EPS 20kg/m³ exteriorMuro de construcción en seco con aislación térmica de EPS Poliestireno Expandido en el exterior con perfiles incorporados para la fijación de diferentes tipos de revestimientos

  1. Placa de yeso; e=12,5mm
  2. Film de Polietileno de 200 micrones; e=0,2mm
  3. Placa núcleo de EPS Poliestireno Expandido, densidad de 20kg/m3; e=71mm
  4. Tablero de OSB (Oriented Strand Board); e=15mm
  5. Membrana hidrófuga respirante
  6. Placa de EPS Poliestireno Expandido, densidad de 20kg/m³ con perfiles incorporados para la fijación de diferentes revestimientos.
  7. Chapa de acero galvanizado; e=0,5mm

Sistema tipo Panel 3D con alma de EPS 15kg/m³Sistema de concreto armado con mallas de acero electrosoldadas y alma de EPS Poliestireno Expandido (Panel 3D)

  1. Enlucido de yeso; e=3mm
  2. Hormigón armado con malla electrosoldada; e=30mm
  3. Placa de EPS Poliestireno Expandido, densidad de 15kg/m³
  4. Hormigón armado con malla electrosoldada; e=30mm
  5. Revoque monocapa; e=15mm

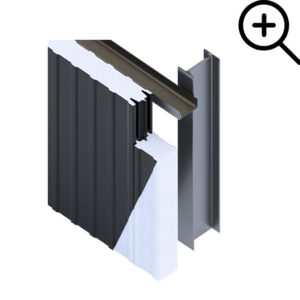

Panel sándwich de chapa con alma de EPS 20kg/m³Panel sándwich con alma de EPS Poliestireno Expandido y chapa pre pintada de ambos lados

  1. Chapa de acero galvanizado; e=0,5mm
  2. Placa de EPS Poliestireno Expandido, densidad de 20kg/m³
  3. Chapa de acero galvanizado; e=0,5mm

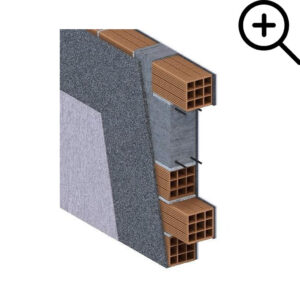

Muro cerámico con H°A° y revoque ultraaislante EPSMuro de ladrillo cerámico hueco, estructura de Hormigón Armado independiente con revoque monocapa ultra-aislante de microperlas aditivadas de EPS Poliestireno Expandido.

  1. Enlucido de yeso; e=5mm
  2. Revoque Grueso Interior; e=15mm
  3. Ladrillo cerámico; e=180mm
  4. Revoque monocapa ultra-aislante de microperlas aditivadas de EPS Poliestireno Expandido.
  5. Revoque monocapa de terminación exterior; e=15mm

SoladosSoluciones en Aislación Térmica Eficiente

Solado sobre terreno con aislamiento EPS 25kg/m³Aislamiento Térmico en el solado sobre terreno natural

  1. Film de Polietileno de 300 micrones; e=0,3mm
  2. Placa de EPS Poliestireno Expandido, densidad de 25kg/m³
  3. Contrapiso de Hormigón Pobre; e=80mm
  4. Carpeta hidrófuga de nivelación; e=20mm
  5. Mezcla adhesiva cementicia; e=7mm
  6. Cerámico; e=10mm

Solado sobre platea con aislamiento EPS 25kg/m³Aislamiento Térmico en el solado para sistema de fundación tipo platea de Hormigón Armado

  1. Film de Polietileno de 300 micrones; e=0,3mm
  2. Placa de EPS Poliestireno Expandido, densidad de 25kg/m³
  3. Platea de Hormigón Armado; e= según cálculo
  4. Contrapiso de Hormigón Pobre; e=50mm
  5. Carpeta hidrófuga de nivelación; e=20mm
  6. Mezcla adhesiva cementicia; e=7mm
  7. Cerámico; e=10mm

Sistema de encofrado perdido EPS 20kg/m³ en soladosSistema de encofrado perdido para solados aislados térmicamente

  1. Film de Polietileno de 300 micrones; e=0,3mm
  2. Sistema de encofrado perdido de EPS Poliestireno Expandido para losas nervuradas con alto desempeño de aislación térmica densidad 20kg/m³; e= 190mm
  3. Capa de compresión de Hormigón Estructural; e=50mm
  4. Carpeta hidrófuga; e=20mm
  5. Carpeta de nivelación; 30mm
  6. Mezcla adhesiva cementicia; e=7mm
  7. Cerámico; e=10mm
